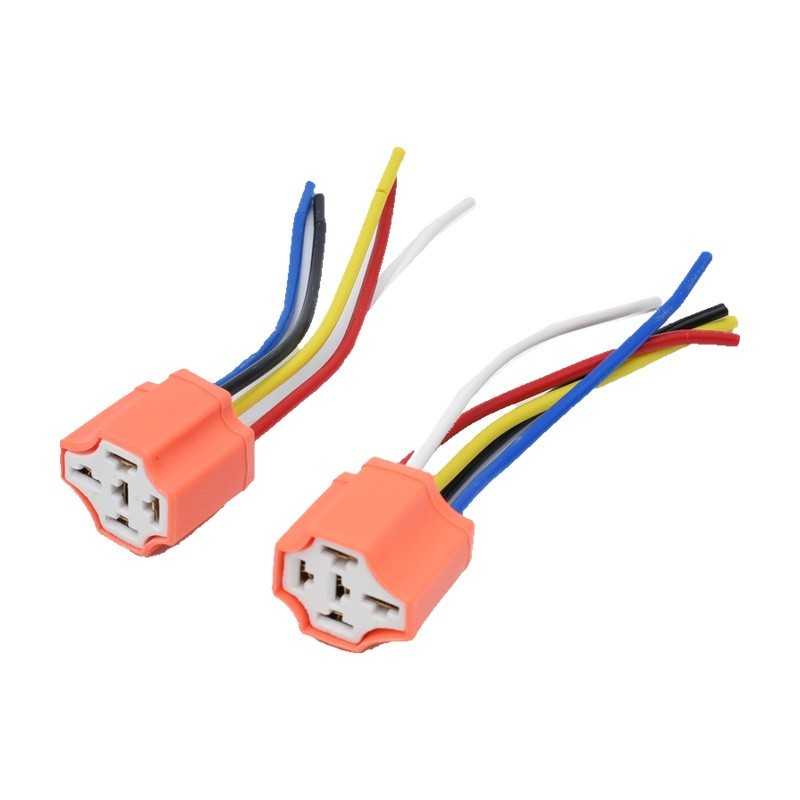

Set 2 Socluri Ceramice pentru Relee Auto cu 5 Pini si Fire de 10 cm

Setul include două socluri ceramice cu câte cinci contacte,

destinate conectării releelor auto cu dispunere compatibilă a pinilor.

Releul se introduce în soclu,

iar cele cinci fire se racordează la instalația electrică.

Această configurație permite scoaterea și înlocuirea releului,

fără refacerea legăturilor cablajului la fiecare intervenție.

Firele sunt deja montate în socluri și au lungimea de 10 cm,

fiind diferențiate prin culorile roșu, negru, albastru, galben și alb.

Culorile ajută la urmărirea conductoarelor,

dar funcția fiecărui fir trebuie verificată după contactul corespunzător.

Soclurile au partea de contact ceramică și carcasă exterioară portocalie,

pentru identificare ușoară în timpul montajului.

Setul este potrivit pentru înlocuirea soclurilor deteriorate,

precum și pentru realizarea unor cablaje noi cu relee compatibile.

UTILIZARE

Conectarea releelor auto cu 5 pini și dispunere compatibilă a contactelor.

Înlocuirea soclurilor deteriorate din instalațiile electrice auto.

Realizarea și repararea cablajelor pentru circuite comandate prin relee.

DETALII TEHNICE

Tip produs: Set socluri pentru relee auto

Cantitate: 2 socluri

Tip soclu: Ceramic

Configurație: Pentru relee cu 5 pini

Număr contacte: 5 pentru fiecare soclu

Număr fire: 5 pentru fiecare soclu

Lungime fire: 10 cm

Culori fire: Roșu, negru, albastru, galben și alb

Culoare carcasă: Portocaliu

Conectare la instalație: Prin firele premontate

Ambalare: Blister

Țara de fabricație: P.R.C.

PACHETUL CONȚINE

2 x Soclu ceramic pentru releu auto cu 5 pini și 5 fire de 10 cm

ATENȚIE!

Releele nu sunt incluse în pachet.

Înainte de montaj, verificați forma și dispunerea pinilor releului,

precum și corespondența fiecărui contact cu firul aferent.

Nu stabiliți funcția firelor doar după culoarea izolației.

Verificați compatibilitatea electrică a întregului circuit,

inclusiv curentul admis de soclu, contacte și conductoare.

Efectuați racordarea cu alimentarea întreruptă,

apoi izolați și fixați corespunzător toate îmbinările.
