Driverul LED J0701NA dă un curent constant de 300 mA.

Astfel, LED-urile luminează uniform și durează mai mult.

Se potrivește la spoturi încastrate și corpuri de iluminat,

precum și la module LED între 4 și 7 W.

Intrarea acceptă tensiuni între 85 și 265 V AC, la 50/60 Hz.

Poate fi folosit la rețeaua obișnuită de 230 V.

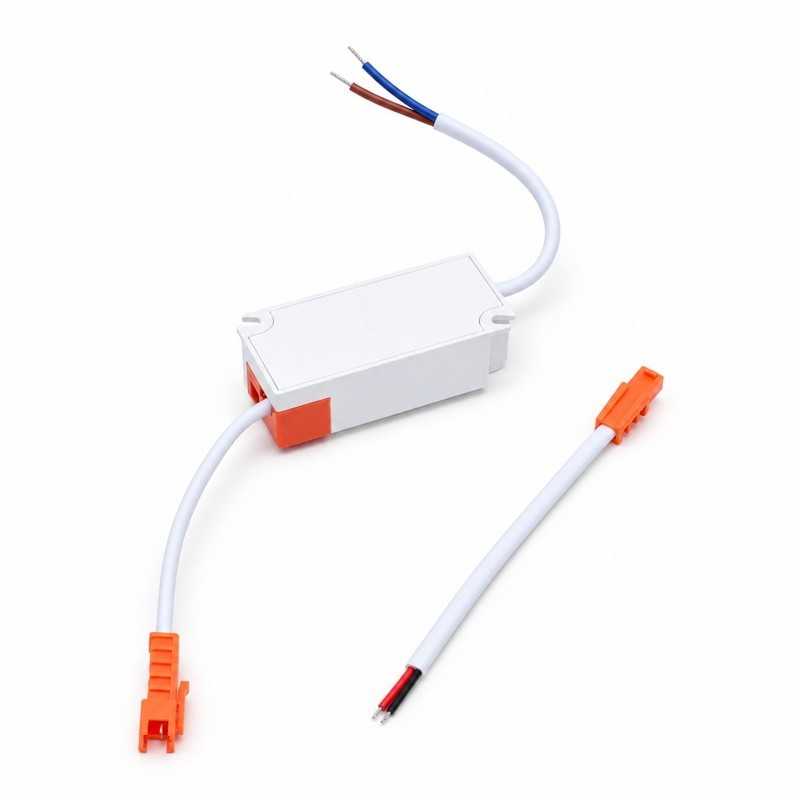

Cablul de ieșire se termină cu un conector rapid.

În pachet primiți și cablul pereche, cu fire roșu și negru.

Firele se leagă la LED,

apoi cablul se cuplează direct în conector.

Așa, schimbați rapid driverul unui spot defect, fără lipituri.

Carcasa compactă are urechi de prindere cu șurub la ambele capete.

Se fixează ușor în tavanul fals sau în corpul de iluminat.

Pe etichetă sunt marcate clar intrarea și ieșirea,

AC-L și AC-N, respectiv LED+ și LED-.

Produs fabricat în P.R.C.

UTILIZARE

Alimentarea spoturilor LED încastrate de 4-7 W.

Înlocuirea driverelor defecte din corpuri de iluminat LED.

Alimentarea modulelor și LED-urilor de putere de 300 mA.

Montaj în tavane false, mobilier iluminat și corpuri de interior.

DETALII TEHNICE

Model: J0701NA

Tip produs: Driver LED cu curent constant

Putere: 4-7 W

Tensiune de intrare: 85-265 V AC, 50/60 Hz

Tensiune de ieșire: 12-25 V DC

Curent de ieșire: 300 mA ±3%

Temperatura ambiantă maximă (Ta): 50 °C

Temperatura maximă a carcasei (Tc): 75 °C

Dimensiuni: 65x30x20mm

Conexiune intrare: Fire AC-L (maro) și AC-N (albastru)

Conexiune ieșire: Cablu cu conector rapid, marcat LED+ și LED-

Marcaje pe etichetă: CE, RoHS

PACHETUL CONȚINE

1 x Driver LED J0701NA cu cablu de intrare și cablu de ieșire cu conector rapid

1 x Cablu pereche cu conector și fire roșu și negru

ATENȚIE!

Montajul se face doar de personal calificat,

cu alimentarea de la rețea întreruptă.

Folosiți driverul doar pentru LED-uri de 300 mA,

cu putere totală între 4 și 7 W.

Respectați polaritatea: LED+ la plus, LED- la minus.

Nu conectați ieșirea driverului la rețeaua de 230 V.

Asigurați aerisirea, ca temperatura carcasei să nu depășească 75 °C.
