Transformatorul de comandă BK-50VA, cu putere aparentă

nominală de 50 VA, permite adaptarea tensiunii pentru

circuite de comandă, semnalizare și automatizare compatibile.

Este destinat aplicațiilor care necesită alimentare

în curent alternativ, cu tensiunea aleasă în funcție

de cerințele circuitului.

Alimentarea la 220, 380 sau 440 V AC se stabilește

prin conectarea la bornele de intrare corespunzătoare.

La ieșire sunt disponibile tensiunile de 12, 24, 36, 48,

110 și 220 V AC, selectabile conform marcajelor de pe etichetă.

Această configurație permite utilizarea modelului

în aplicații cu cerințe diferite de tensiune,

respectând capacitatea ieșirii utilizate.

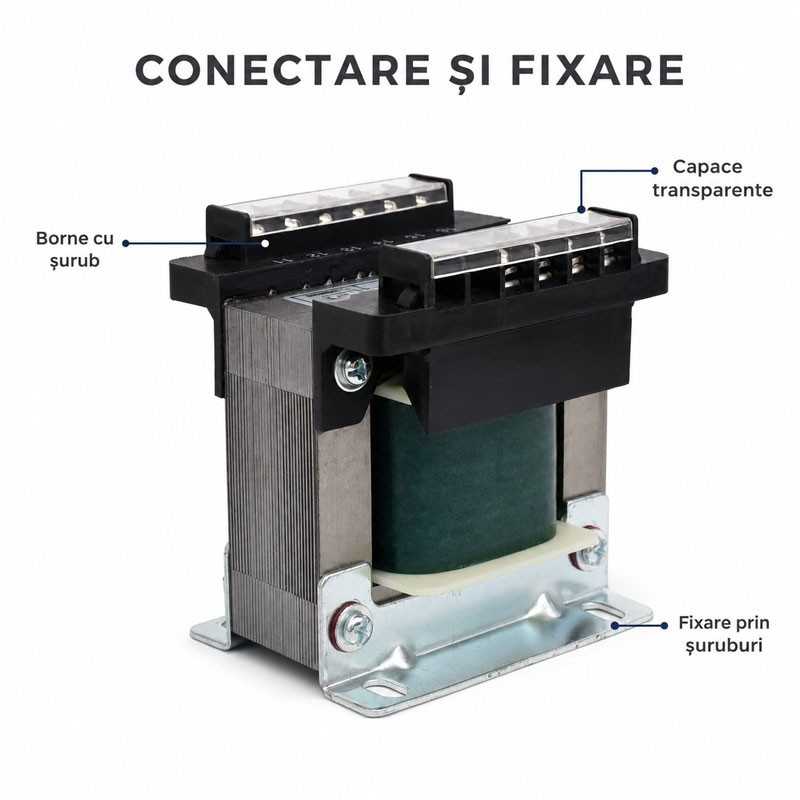

Bornele cu șurub permit conectarea conductoarelor,

iar capacele transparente păstrează conexiunile vizibile.

Baza metalică prevăzută cu fante permite fixarea prin șuruburi.

Dimensiunile de 85 × 72 × 91 mm ajută la verificarea

spațiului disponibil înainte de montarea în tablou.

Înfășurarea este din aluminiu cuprat, adică aluminiu

acoperit cu un strat de cupru, nu din cupru integral.

Transformarea este AC–AC: produsul nu furnizează

curent continuu și nu reglează continuu tensiunea.

UTILIZARE

Alimentarea circuitelor de comandă din tablouri electrice

Alimentarea releelor și contactoarelor cu bobine AC compatibile

Alimentarea circuitelor de semnalizare în curent alternativ

Adaptarea tensiunii în instalații de automatizare compatibile

DETALII TEHNICE

Model: BK-50VA

Tip produs: Transformator de comandă cu ieșiri multiple

Putere aparentă nominală: 50 VA

Tip conversie: AC–AC

Tensiuni de intrare: 220 / 380 / 440 V AC

Tensiuni de ieșire: 12 / 24 / 36 / 48 / 110 / 220 V AC

Selectarea tensiunilor: Prin conectarea la bornele indicate

Frecvență: 50/60 Hz

Material înfășurare: Aluminiu cuprat

Conexiuni: Borne cu șurub

Capace borne: Transparente

Bază de montaj: Metalică, cu fante pentru fixare

Dimensiuni: 85 × 72 × 91 mm

PACHETUL CONȚINE

1 x Transformator de comandă BK-50VA

ATENȚIE!

Montajul și conectarea se efectuează de personal calificat,

cu alimentarea electrică deconectată.

Respectați tensiunile și schema bornelor de pe etichetă.

Selectarea tensiunilor se face prin conexiuni la borne,

nu printr-un reglaj continuu.

Utilizați numai consumatori compatibili cu ieșirea AC aleasă.

Dimensionați sarcina pentru ieșirea utilizată,

fără a depăși puterea nominală a transformatorului.

Puterea de 50 VA nu reprezintă o putere disponibilă

separat pentru fiecare ieșire.

Nu conectați direct echipamente care necesită alimentare DC.
