Când adaugi un întrerupător pe un panou, vrei să fie la îndemână și simplu de folosit.

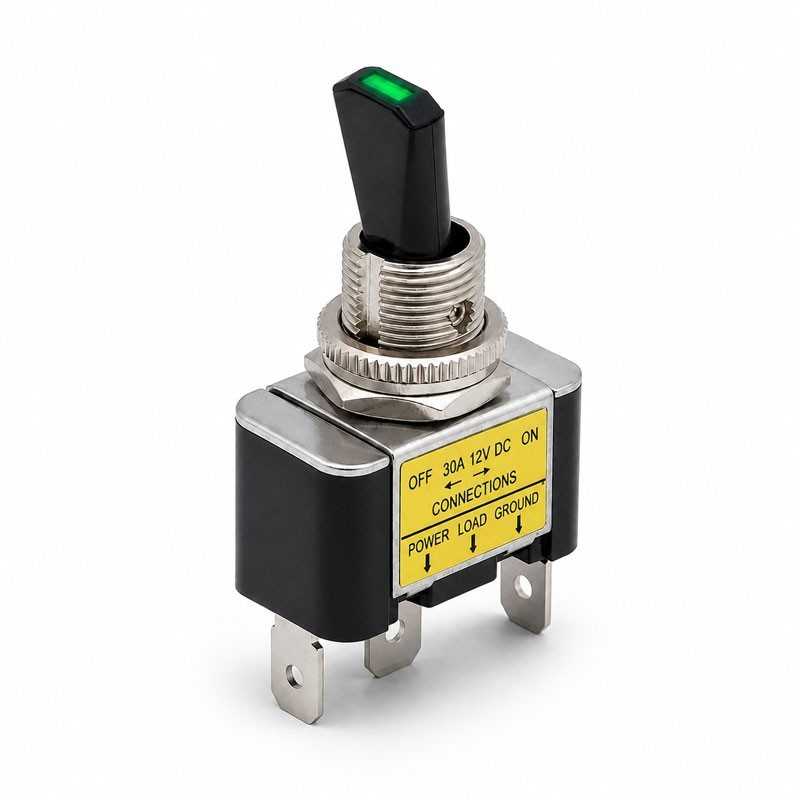

Acest model are o manetă neagră, alungită, cu LED verde în capăt,

potrivită pentru comanda manuală a unui circuit de 12 V.

Maneta permite selectarea pozițiilor ON și OFF, iar indicatorul luminos ajută la observarea stării circuitului,

atunci când întrerupătorul este conectat corespunzător.

Prinderea filetată cu piuliță permite fixarea în panou,

cu maneta accesibilă la exterior și conexiunile în spate.

Cele trei terminale plate sunt identificate pe eticheta produsului prin POWER,

LOAD și GROUND, pentru alimentare, consumator și masă.

Disponibil la AleximTop, este o alegere practică pentru panouri de comandă și proiecte electrice la 12 V DC,

în limitele caracteristicilor înscrise pe produs.

UTILIZARE

Comanda circuitelor auxiliare de 12 V DC.

Panouri de comandă pentru accesorii electrice.

Proiecte de montaj și modernizare a echipamentelor.

Înlocuirea unui întrerupător cu caracteristici compatibile.

DETALII TEHNICE

Tip produs: Întrerupător cu manetă și indicator LED

Funcție: ON/OFF

Număr poziții: 2

Tensiune inscripționată: 12 V DC

Curent inscripționat: 30 A la 12 V DC

Culoare LED: Verde

Poziție LED: Integrat în capătul manetei

Număr terminale: 3

Tip terminale: Plate

Marcaje conexiuni: POWER / LOAD / GROUND

Montaj: În panou, prin bucșă filetată și piuliță

Culoare manetă: Negru

Construcție: Corp cu elemente metalice și izolatoare

PACHETUL CONȚINE

1 × Întrerupător cu manetă și LED verde, 3 pini

Piulițe și șaibe de fixare montate pe produs

ATENȚIE!

Produsul este marcat pentru 12 V DC. Nu se conectează

direct la rețeaua de 230 V.

Respectați marcajele terminalelor și polaritatea la montaj.

Valoarea de 30 A este cea înscrisă pe carcasă; alegerea

circuitului trebuie să țină cont și de tipul consumatorului,

inclusiv de curentul absorbit la pornire.

Montajul se realizează cu alimentarea deconectată,

folosind cabluri și protecții adecvate circuitului.
