Descarcator de Supratensiune Fotovoltaic DC 1000V 40kA 3P SPD-40

Descărcătorul DALBI SPD-40 contribuie la reducerea riscului de avarie,

limitând supratensiunile tranzitorii din circuitele fotovoltaice de curent continuu.

Se montează în tabloul de protecție al instalației,

pentru protejarea echipamentelor conectate pe partea DC, conform proiectului electric.

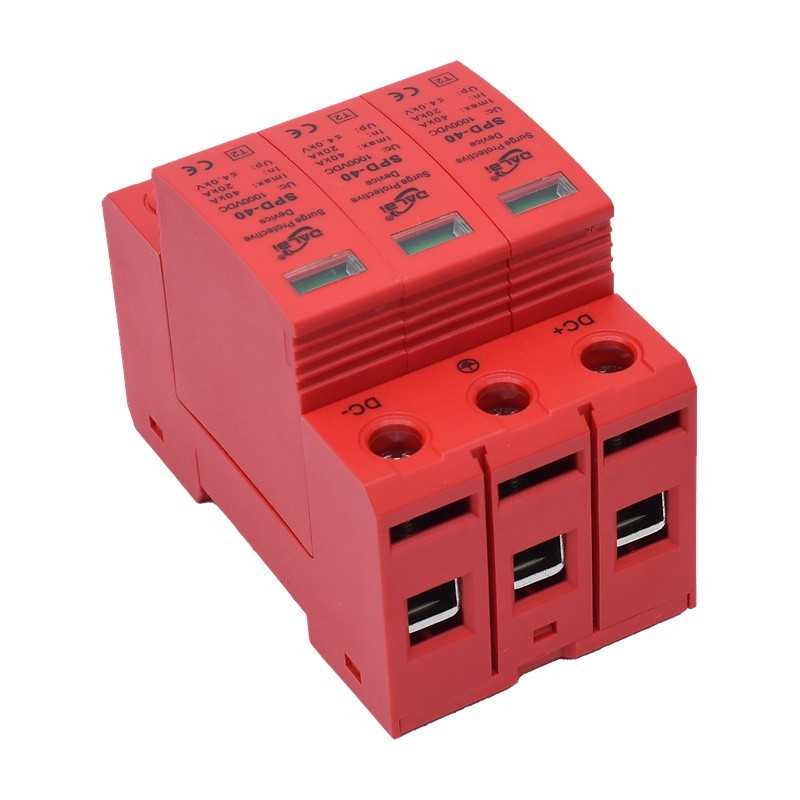

Configurația 3P cuprinde trei cartușe, fiecare cu indicator vizual frontal.

Indicatoarele permit verificarea vizuală a stării protecției în timpul inspecțiilor.

Bornele cu șurub sunt marcate DC+, împământare și DC−.

Prinderea din spate permite montajul pe șină DIN de 35 mm.

Produsul este de tip T2, cu tensiunea maximă de funcționare continuă de 1000 V DC.

Curentul maxim de descărcare este de 40 kA,

iar curentul nominal de descărcare este de 20 kA.

Aceste valori se referă la impulsurile de supratensiune,

nu la curentul permanent care circulă prin instalație.

UTILIZARE

Protecția la supratensiuni tranzitorii în circuitele fotovoltaice DC.

Echiparea tablourilor de protecție pentru instalații fotovoltaice.

Protecția echipamentelor de pe partea DC a invertorului, conform proiectului instalației.

DETALII TEHNICE

Model: SPD-40

Tip produs: Descărcător de supratensiune fotovoltaic

Tip protecție: T2 / Tip 2

Tip curent: Continuu, DC

Număr poli: 3P

Număr cartușe: 3

Tensiune maximă de funcționare continuă Uc: 1000 V DC

Curent maxim de descărcare Imax: 40 kA

Curent nominal de descărcare In: 20 kA

Nivel de protecție la tensiune Up: ≤ 4,0 kV

Indicator vizual: Da, pentru fiecare cartuș

Marcaje borne: DC+, împământare, DC−

Conectare: Borne cu șurub

Montaj: Șină DIN de 35 mm

Culoare: Roșu

Marcaj CE: Prezent pe produs

RoHS: Conformitate declarată de importator

Țara de fabricație: P.R.C.

PACHETUL CONȚINE

1 x Descărcător de supratensiune fotovoltaic SPD-40, 3P, complet cu trei cartușe

ATENȚIE!

Alegerea și montajul se realizează de personal calificat.

Verificați compatibilitatea cu tensiunea maximă a instalației fotovoltaice.

Respectați polaritatea, conexiunea de împământare și instrucțiunile de montaj.

Protecțiile complementare se stabilesc conform proiectului instalației.

Descărcătorul nu înlocuiește protecțiile la suprasarcină și scurtcircuit.

Produsul este destinat circuitelor DC, nu rețelelor de curent alternativ.
