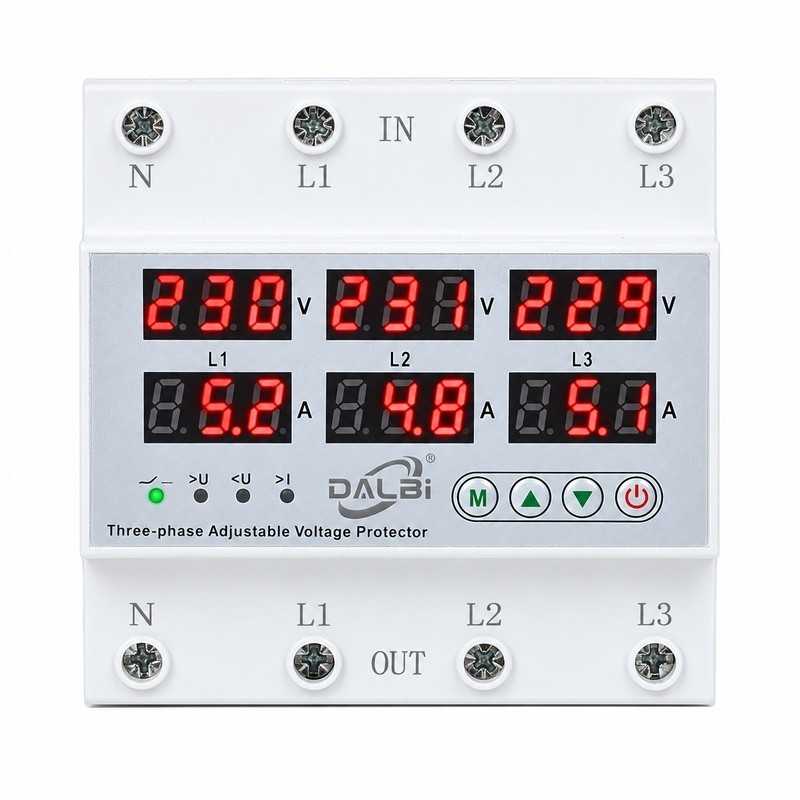

Protector Tensiune Trifazat 63A, Reglabil, Afișaj Digital

Protectorul trifazat, disponibil la AleximTop, supraveghează tensiunea și curentul instalației.

Întrerupe alimentarea când valorile depășesc pragurile configurate.

Oferă protecție la supratensiune, subtensiune și supracurent.

Manualul indică și protecție la dezechilibrul tensiunilor dintre faze.

Funcția de verificare a ordinii fazelor poate fi activată sau dezactivată.

Cele șase afișaje permit citirea separată a tensiunii și curentului.

Vezi rapid valorile pentru L1, L2 și L3.

După revenirea în limitele configurate, aparatul permite reconectarea automată temporizată.

La supracurenți repetate, funcția de blocare poate impune resetarea manuală.

Reglajele se fac din butoanele frontale.

Montarea pe șină DIN permite integrarea în tabloul electric.

Pragurile și temporizările trebuie alese în funcție de instalația protejată.

UTILIZARE

Monitorizarea tensiunii și curentului în instalații trifazate.

Protecția circuitelor la depășirea limitelor configurate.

Supravegherea dezechilibrului de tensiune între faze.

Verificarea ordinii fazelor, cu funcția activată.

Integrare în tablouri electrice compatibile.

DETALII TEHNICE

Tip produs: Protector trifazat reglabil de tensiune și curent

Curent nominal marcat: 63 A

Configurație borne: N, L1, L2, L3

Tensiune Ue marcată pe aparat: 220 V AC

Tensiune nominală indicată în manual: 230 V AC

Frecvență indicată în manual: 50/60 Hz

Prag de supratensiune marcat pe aparat: 240–300 V AC

Prag de subtensiune marcat pe aparat: 140–200 V AC

Temporizare marcată pe aparat: 30 s, reglabilă între 1–300 s

Protecții descrise în manual: Supratensiune, subtensiune, supracurent, dezechilibru de tensiune și ordine incorectă a fazelor

Verificarea ordinii fazelor: Activabilă/dezactivabilă

Reconectare: Automată, temporizată, în condițiile configurate

Supracurenți repetate: Funcție configurabilă de blocare cu resetare manuală

Afișare: 3 afișaje de tensiune și 3 afișaje de curent

Precizia măsurării tensiunii: ≤2%, conform manualului

Contacte de ieșire: 3 NO, conform manualului

Montaj: Șină DIN

Lățime modulară: 6 module, conform manualului

Grad de protecție: IP20, conform manualului

Temperatură de funcționare: −5…+40 °C, conform manualului

Conectare: Borne cu șurub

Marcaje intrare: IN

Marcaje ieșire: OUT

Culoare: Alb

PACHETUL CONȚINE

1 x Protector trifazat 63 A

ATENȚIE!

Montajul se realizează de personal calificat.

Oprește toate sursele de alimentare înainte de intervenție.

Nu atinge bornele când aparatul este alimentat.

Respectă conexiunile N, L1, L2 și L3.

Nu depăși curentul nominal de 63 A al acestui exemplar.

Manualul acoperă și variante cu alte valori nominale.

Unele intervale din manual diferă de cele înscrise pe carcasă.

Confirmă reglajele disponibile pentru exemplarul instalat înainte de configurare.

Reconectarea automată poate repune instalația sub tensiune.

După blocarea la supracurenți repetate, elimină cauza înainte de resetare.

Protejează aparatul de ploaie, condens și gaze corozive.

Nu înlocuiește protecția la scurtcircuit sau protecția diferențială.
